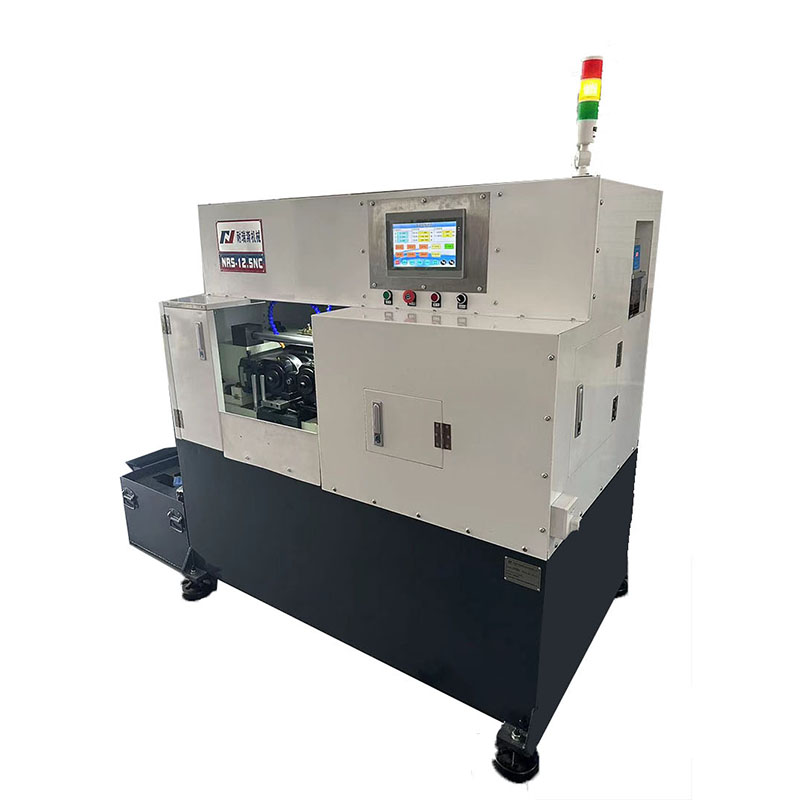

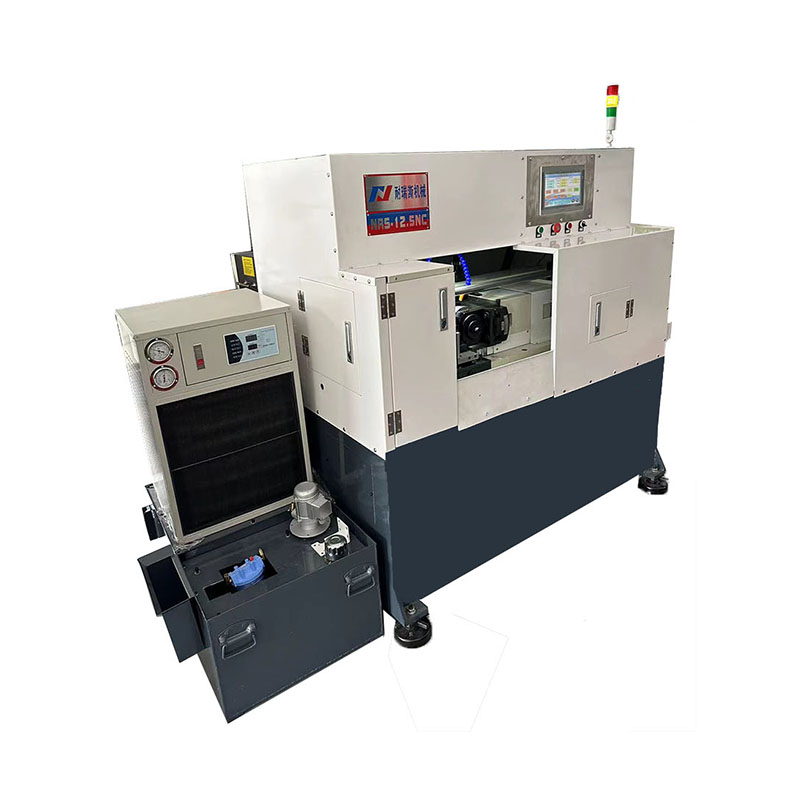

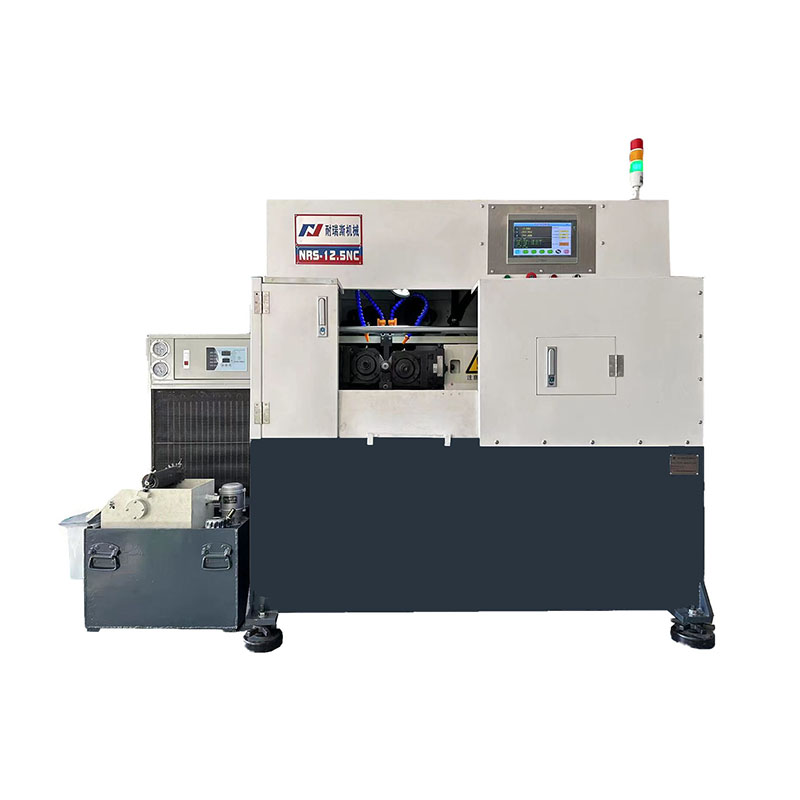

Hochgeschwindigkeits -Präzisions -Faden -Rolling -Maschine ist ein neues Modell, das von unserem Unternehmen unabhängig voneinander entwickelt wurde. Hochgeschwindigkeits -Präzisions -Gewinde -Rollenmaschine verfügt über eine feste Schale, ein fortschrittliches digitales Touchscreme und Steuerungsprogramm, eine hohe Präzision, einen einfachen Betrieb, das in Zahnswalzen, Knurling und andere Arten der Verarbeitung von Fadenforming häufig verwendet.
Hochgeschwindigkeits -Präzisions -Faden -Rolling -Maschine ist ein neues Modell, das von unserem Unternehmen unabhängig voneinander entwickelt wurde. Hochgeschwindigkeits -Präzisions -Gewinde -Rollenmaschine verfügt über eine feste Schale, ein fortschrittliches digitales Touchscreme und Steuerungsprogramm, eine hohe Präzision, einen einfachen Betrieb, das in Zahnswalzen, Knurling und andere Arten der Verarbeitung von Fadenforming häufig verwendet.
1. Workpiece -Klemmart und durch Typ Rolling Machine
Der digitale Indikator (optional) kann verwendet werden, um die Spindelwinkeleinstellung zu optimieren
2. Die linken und rechten Spindeln werden von ihren eigenen unabhängigen Motoren angetrieben, und die Abweichung zwischen den Zähnen wird durch synchrone Kontrolle eliminiert, um perfektes Rollen zu erreichen
3. Die Einstellung der Rolle wird durch den Eingangswert des NC -Bildschirms gesteuert
4. Verarbeitungsbedingungen und Dimensionskorrektur werden mit Daten gespeichert, und die Datenreproduktion ist während der wiederholten Verarbeitung sehr einfach
5. STANDARD 3 Achse, optionale optionale 2 -Achse -CNC
6. Lineare Führungsschiene mit hoher Starrheit und Kugelschraube mit großer Durchmesser werden verwendet, um die Stabilität des rechten Spindeltisches zu realisieren
7. Verbesserung des Vorgängermodells, indem der Befehl data geändert wird
8.Non-Hydraulikart Günstiger Umgebungsschutz, Bearbeitungsgenauigkeit aufgrund des Einflusses von Temperaturen ist gering, die Genauigkeit ist stabil
Technische Spezifikationen |
NRS-15NC |
|
Produktname |
Hochgeschwindigkeits -Präzisionsfaden -Rollmaschine |
|
Thread -Bereich |
Rolling max. Durchmesser |
40 mm |
Durch maximaler Futter rollen. Durchmesser |
25mm |
|
Länge an Rang (In-Feed) |
80 mm |
|
Länge einreichen (durch Feed) |
3000 mm |
|
Spindelgeschwindigkeit |
1 ~ 70 U/min/min CVT |
|
Rechte Spindel -Futtergeschwindigkeit |
Max.1000mm/min |
|
Der Abstand zwischen den Spindeln |
140 mm ~ 220 mm |
|
Spindel -Trave |
80 mm |
|
Spindelrotationswinkel |
± 6 ° |
|
Höhe von Datum Level bis zum Zentrum der Spindel |
125 mm |
|
Kugelschraubenschmierung |
Automatische erzwungene Schmierung |
|
Schmierung der rechten Spindelführeroberfläche |
||
Fadenrollen stirbt |
Max. Durchmesser |
175 mm |
Bohrungsdurchmesser |
54 mm |
|
Breite |
80 mm |
|
Schlüsselweg |
|
|
Motorleistung für Spindelantrieb |
Servomotor2 × 3,1 kW |
|
Strumpfhose |
0,09W |
|
Maximaler Rolldruck |
150kn |
|
Höhe vom Boden zu Spindelzentrum |
950 mm |
|
Betrieb erforderlich |
1600 mm*1300 mm*1900 mm |
|
Nettogewicht |
1500 kg |
|
Anzahl der Kontrollachsen |
3 Achsen |
|
Rechte Spindel -Servomotor |
5.1KW |
|
Min.Instruction Unit |
Gerade Axi |
0,001 mm |
Drehung Axi |
0,001 ° |
