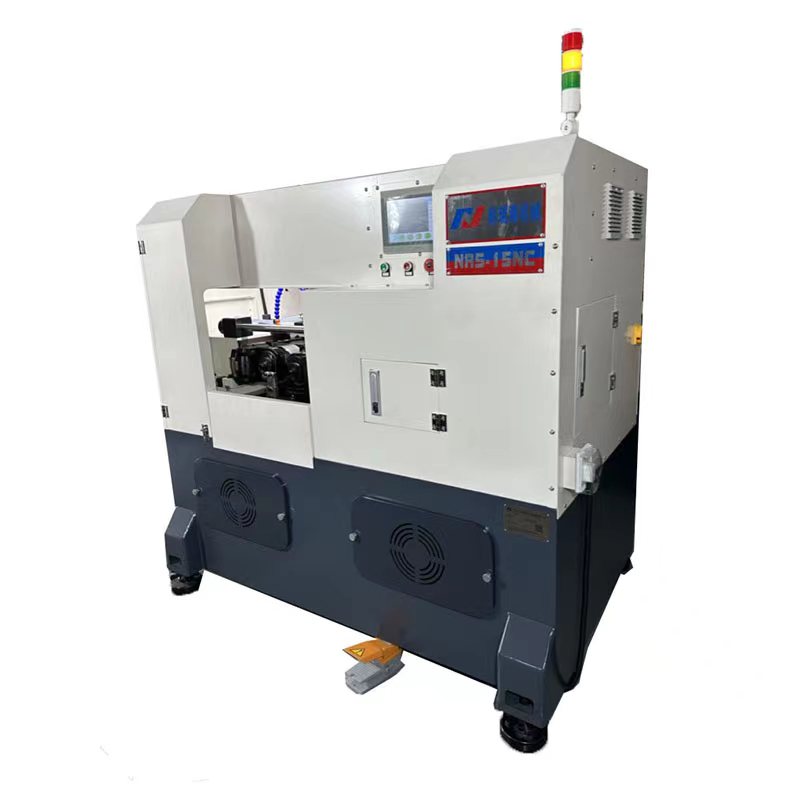

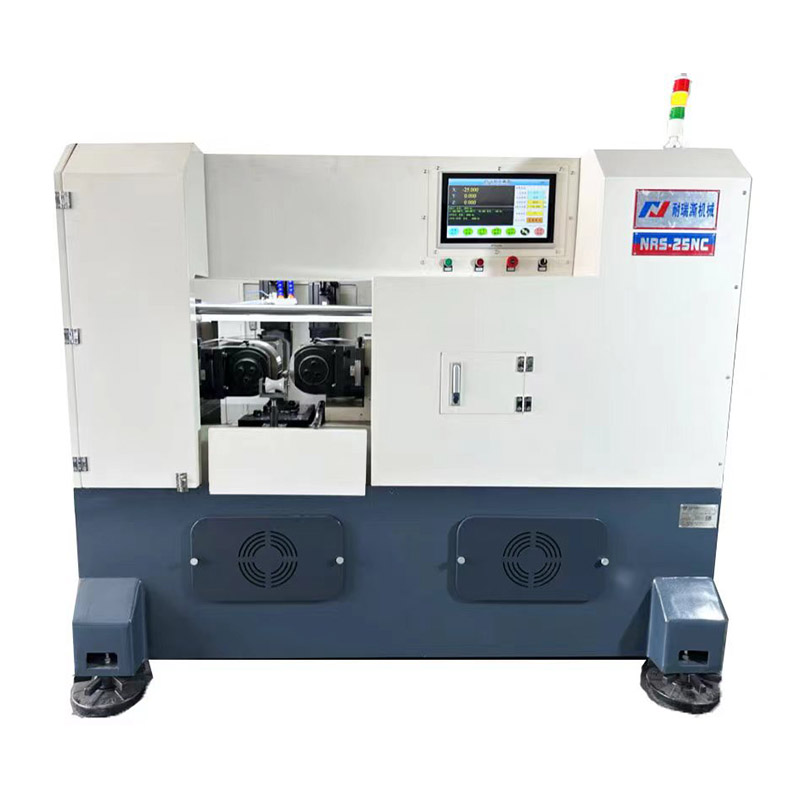

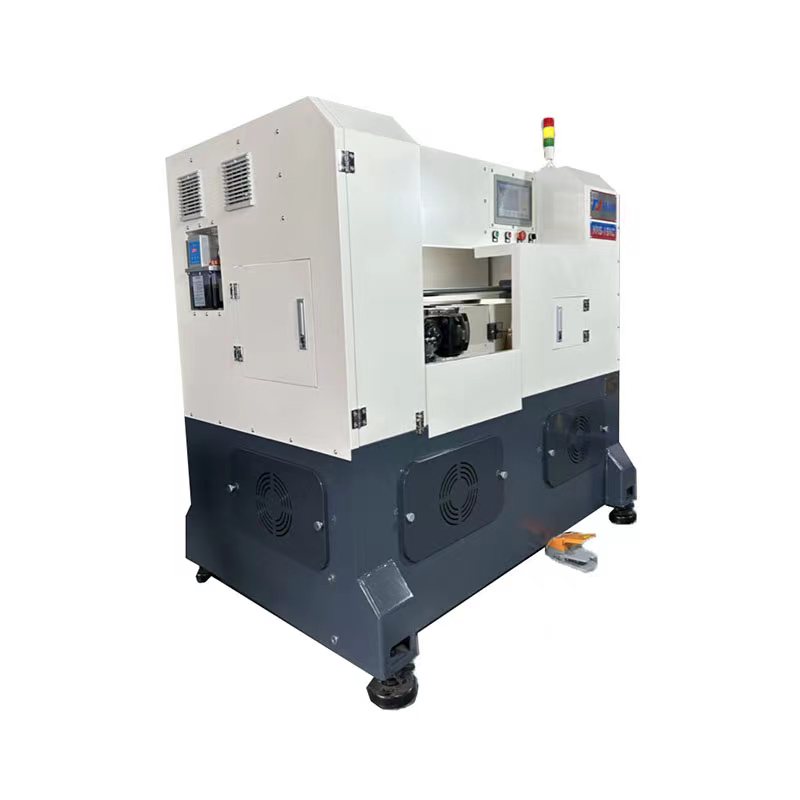

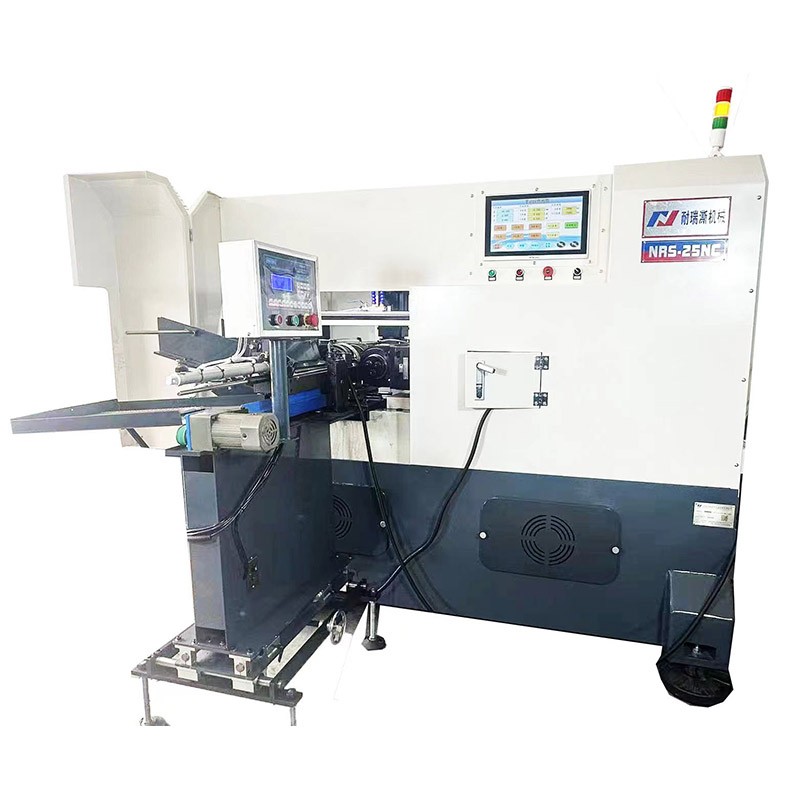

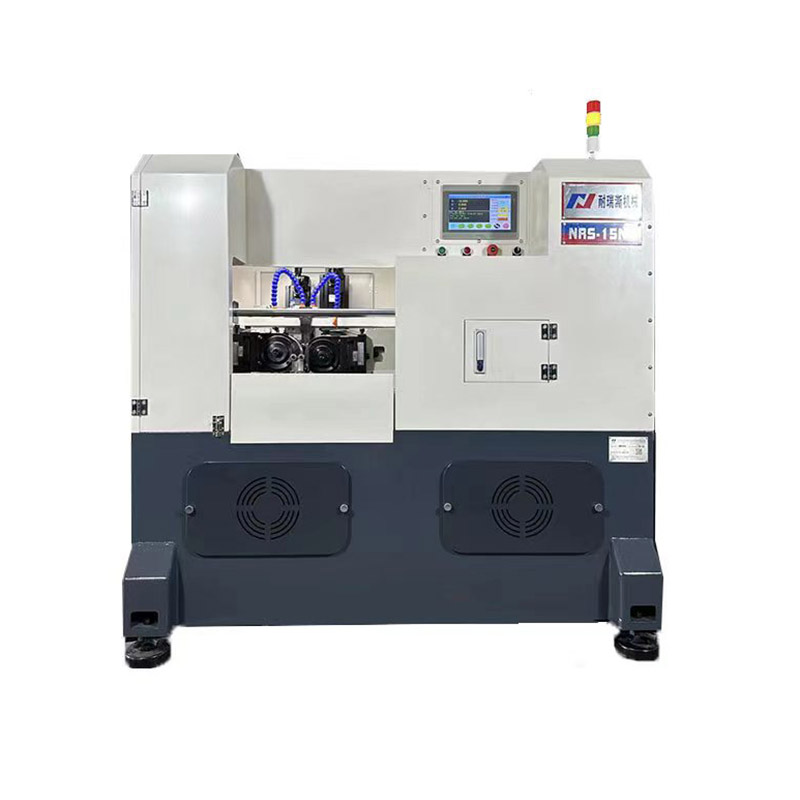

CNC-Servo-Motor-Fadenrollmaschine

CNC-Servo-Motor-Fadenrollmaschine

I 、 Die Hauptmerkmale dieser CNC -Faden -Rollmaschine:

   A. Modellcode ist Servo -Motorantrieb, maximale Ausgabe 30tons.

  B. Die folgenden Werkstücke können gemäß dem Typ der Walze durchgeführt werden:

   1. [in der Feed]: Häufig verwendete 55 °- und 60 °-Dreieckfaden, kann die CNC-Faden-Rollmaschine Werkstück verarbeiten:

       Durchmesser ≤ φ80 mm, Tonhöhe ≤ 8,0 mm, die maximale Länge beträgt 150 mm

  2. [durch-Feed] Häufig verwendete 55 ° und 60 ° Dreieck-Gewinde-Tonhöhe ≤ 8,0 mm, die Länge und der Durchmesser sind frei

C. Strukturelle Merkmale: Die beiden Rollenwellen werden von Servomotoren angetrieben und die Futterschacht wird von Servomotoren gerollt

     Perlenstangenübertragung in die Futtermittel.

D. Diese Rollmaschine kann auch eine Vielzahl von Zahnformprodukten verarbeiten, wie z. B. Wurmzähne, Trapezzähne, Kugel

   Schraube, Rollen, Rurling, Rollnut usw. müssen entsprechend der Zeichenfläche bestimmt werden.

II 、 Technische Spezifikationen:

 1. Außendurchmesser des Rollfadens: φ3 ~ φ80 mm

 2. Rolling Faden Tonhöhe: 0,6 ~ 8,0 mm

 3. Spindelgeschwindigkeit: 10 ~ 60 U / min (stufenlose Geschwindigkeitsregulierung)

 4. Außendurchmesser der Drahtrolle (max): φ210 mm, Schlüsselwaygröße 20*8 mm/mm.

 5. Spindel Außendurchmesser: φ75mm (H7)

 6. Breite und Länge der Drahtwalze: Die längste kann auf 150 mm verwendet werden, je nach Bedarf des Werkstücks

 Mit, - Die allgemeinen gemeinsamen Spezifikationen betragen 35, 40, 50, 60, 70, 100 mm

  7. Maximaler Abstand zwischen zwei Spindeln: 280 mm

 8. Mindestabstand zwischen zwei Spindeln: 180 mm

 9. Maximaler Rolldruck: 30 Tonnen

 10. Roller Drive PS: 11 kW

 11. Futterantriebskurs: 5,5 kW

 12. Höhe vom Boden bis zur Rollenmitte: 1050 mm

 13. Bodenfläche: 2100 lmm*1600 Wmm*2100HMM

 14. Nettogewicht: 3200 kg; Bruttogewicht: 3000 kg
