Wie kann eine CNC-Servomotor-Gewindewalzmaschine Präzision, Produktivität und Gewindequalität verbessern?

Artikelzusammenfassung: A CNC-Servomotor-Gewindewalzmaschineist für Hersteller konzipiert, die eine präzise, ​​wiederholbare und effiziente Gewindeformleistung benötigen.NERESbietet die NRS-25NC/NRS-15NC-Serie mit servoangetriebenen Rollenwellen und Vorschubbewegung, bis zu 30 Tonnen Rolldruck und einem Gewindedurchmesserbereich von φ3–φ80 mm. In diesem Artikel werden die Arbeitsvorteile, technischen Spezifikationen, Anwendungen und Schlüsselfaktoren erläutert, die bei der Auswahl einer CNC-Gewindewalzlösung zu berücksichtigen sind.

Inhaltsverzeichnis

• Warum ist CNC-Servotechnologie beim Gewindewalzen wichtig?
• Was sind die Hauptmerkmale einer CNC-Servomotor-Gewinderollmaschine?
• Was sind die wichtigsten technischen Spezifikationen?
• Welche Anwendungen kann es bewältigen?
• Welche Vorteile können Hersteller erwarten?
• Wie sollten Sie die richtige Gewinderollmaschine auswählen?
• Warum ist die Maschinenkonfiguration für die Produktion wichtig?
• Häufig gestellte Fragen
• Abschluss

Warum ist CNC-Servotechnologie beim Gewindewalzen wichtig?

Beim Gewinderollen handelt es sich um einen Kaltumformprozess, bei dem gehärtete Matrizen Druck auf ein Werkstück ausüben, um Gewinde zu erzeugen, ohne das Material wegzuschneiden. Für Hersteller von Präzisionsbefestigungen, Wellen, Schrauben, Schneckenkomponenten und anderen Gewindeteilen ist die genaue Steuerung der Rollenbewegung und des Vorschubs von entscheidender Bedeutung.

Eine CNC-Servomotor-Gewindewalzmaschine verbessert diesen Prozess durch den Einsatz von Servomotoren zur Steuerung der Rollenwellen und der Vorschubbewegung. Gemäß NERES-Vorgaben sind die beiden Walzenwellen servoangetrieben, während die Vorschubwelle ebenfalls servogesteuert ist. Diese Konfiguration bietet ein besser koordiniertes Bewegungssystem für anspruchsvolle Gewindeformvorgänge.

Im Vergleich zu einer einfachen mechanischen Einrichtung kann die CNC-Servosteuerung die Verwaltung und Wiederholbarkeit von Produktionsparametern erleichtern. Dies ist besonders wertvoll, wenn Hersteller eine stabile Dimensionsleistung über wiederholte Produktionschargen hinweg benötigen.

Für Käufer, die eine CNC-Gewindewalzmaschine mit Servomotor suchen, sind die Werkstückabmessungen, die Gewindesteigung, der Walzdruck, die Spindelgeschwindigkeit, die Gesenkkonfiguration und die erforderliche Produktionsmethode die wichtigsten Überlegungen.

Was sind die Hauptmerkmale einer CNC-Servomotor-Gewinderollmaschine?

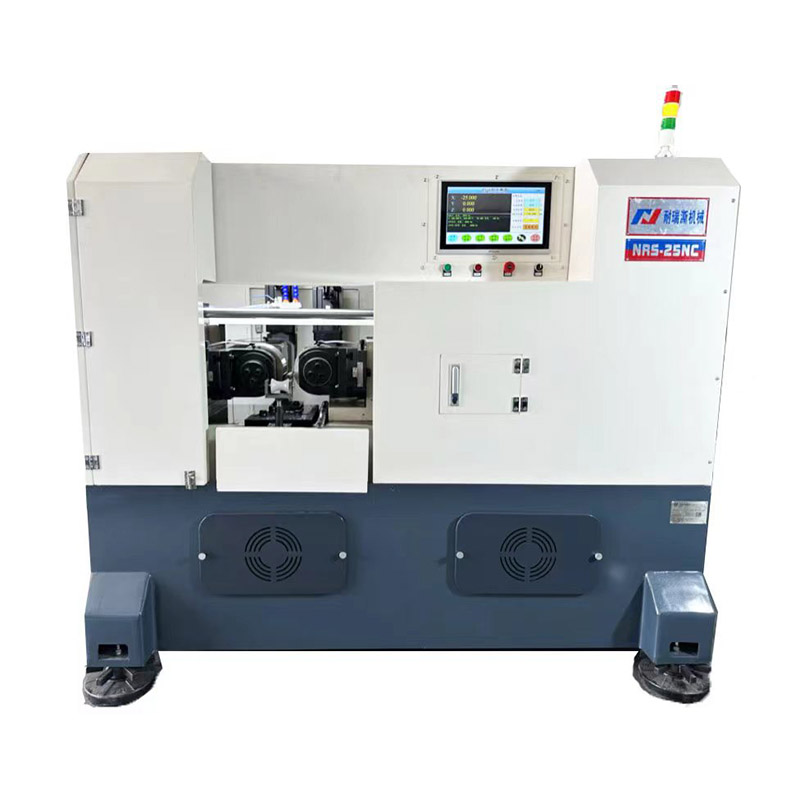

Die NERES NRS-25NC/NRS-15NC-Serie kombiniert Servoantriebstechnologie mit einer starren Gewindeformstruktur. Sein Design soll sowohl gängige Dreiecksgewinde als auch eine größere Auswahl an speziellen Zahnprofilen aufnehmen, abhängig von den gewählten Walzbacken und der Werkstückzeichnung.

• Servomotorantrieb:Die Rollenwellen und die Vorschubbewegung werden über Servomotoren gesteuert.
• Hohe Walzkraft:Der maximale Walzdruck erreicht 30 Tonnen.
• Breites Werkstückspektrum:Die Außendurchmesser der Rollgewinde reichen von φ3 bis φ80 mm.
• Flexible Pitchfähigkeit:Innerhalb der angegebenen Spezifikationen werden Gewindesteigungen von 0,6 bis 8,0 mm unterstützt.
• Variable Spindelgeschwindigkeit:Die Spindelgeschwindigkeit ist stufenlos von 10 bis 60 U/min einstellbar.
• Vielfältige Umformmöglichkeiten:Je nach Zeichnung und Walzenkonfiguration kann die Maschine Schneckenzähne, Trapezzähne, kugelumlaufspindelbezogene Profile, Rändelungen und Rollnuten bearbeiten.

Durch diese Kombination eignet sich die Maschine für Hersteller, die eine flexible Plattform anstelle einer auf eine Standard-Gewindegeometrie beschränkten Ausrüstung suchen.

Was sind die wichtigsten technischen Spezifikationen?

Technische Spezifikationen sind entscheidend für die Beurteilung, ob eine Maschine für eine bestimmte Produktionslinie geeignet ist. Die folgende Tabelle fasst die veröffentlichten Spezifikationen des NERES CNC-Servomotormodells zusammen.

Für das Vorschubwalzen häufig verwendeter 55°- und 60°-Dreiecksgewinde gibt die veröffentlichte Spezifikation Werkstücke mit einem Durchmesser von bis zu 80 mm, einer maximalen Steigung von 8,0 mm und einer maximalen Länge von 150 mm an. Das Durchlaufwalzen ist bei entsprechender Konfiguration auch für häufig verwendete 55°- und 60°-Dreiecksgewinde mit einer Steigung von bis zu 8,0 mm verfügbar.

Welche Anwendungen kann es bewältigen?

Einer der Hauptvorteile des servogesteuerten Gewindewalzens ist seine Fähigkeit, unterschiedliche Umformanforderungen durch geeignete Werkzeugauswahl und Maschinenkonfiguration zu unterstützen.

Typische Verarbeitungsmöglichkeiten sind:

• 55° und 60° Dreiecksgewinde
• Schneckenzahnprofile
• Trapezförmige Zahnprofile
• Rollanwendungen im Zusammenhang mit Kugelumlaufspindeln
• Rändelarbeiten
• Rollende Rillen
• Andere kundenspezifische Zahnformen basierend auf Konstruktionszeichnungen

Die tatsächliche Verarbeitungsfähigkeit sollte immer anhand der Werkstückzeichnung, des Materials, des erforderlichen Gewindeprofils, der Matrizenkonstruktion, des Durchmessers, der Steigung und der Produktionsmethode bestätigt werden. Dies ist besonders wichtig für Spezialkomponenten, bei denen Standardgewindeabmessungen möglicherweise nicht gelten.

Welche Vorteile können Hersteller erwarten?

1. Mehr kontrollierte Bewegung

Servoangetriebene Rollenwellen sorgen für eine koordinierte Bewegungssteuerung. Dies kann Herstellern dabei helfen, wiederholbare Verarbeitungsbedingungen zu schaffen, wenn sie Chargen ähnlicher Komponenten herstellen.

2. Flexible Produktionsparameter

Der Spindeldrehzahlbereich von 10–60 U/min mit stufenloser Regulierung ermöglicht die Anpassung der Produktionsparameter an Werkstück- und Umformanforderungen.

3. Hohe Umformkapazität

Mit einem maximalen Walzdruck von 30 Tonnen ist die Maschine für anspruchsvolle Kaltumformanwendungen ausgelegt. Die Kombination aus Walzkraft und servogesteuerter Bewegung bildet die Grundlage für eine stabile Produktion von Gewindekomponenten geeigneter Größe.

4. Mehrere Verarbeitungsoptionen

Hersteller benötigen nicht unbedingt für jede Art von Zahnformung eine separate Ausrüstung. Mit geeigneten Rollen und technischer Validierung kann eine Plattform verschiedene Profile unterstützen, einschließlich Gewinde, Rändelung und Rollnuten.

5. Geeignet für die industrielle Produktion

Aufgrund der robusten Konstruktion der Maschine, des 11-kW-Rollenantriebs, des 5,5-kW-Vorschubantriebssystems und der Grundfläche von ca. 2100 × 1600 × 2100 mm eignet sie sich für industrielle Produktionsumgebungen, in denen Stabilität und Wiederholbarkeit der Ausrüstung wichtig sind.

Wie sollten Sie die richtige Gewinderollmaschine auswählen?

Die Auswahl einer Maschine nur nach maximalem Druck oder Motorleistung kann zu einer ungeeigneten Konfiguration führen. Ein zuverlässigerer Einkaufsprozess beginnt mit dem tatsächlichen Komponentenbedarf.

1. Definieren Sie den Werkstückdurchmesser:Bestätigen Sie den für die Produktion erforderlichen minimalen und maximalen Rohlingsdurchmesser.
2. Gewindesteigung bestätigen:Vergleichen Sie die erforderliche Steigung mit dem unterstützten Bereich der Maschine.
3. Bestimmen Sie die Rollmethode:Entscheiden Sie, ob Vorschub- oder Durchlaufwalzen geeignet ist.
4. Gewindegeometrie prüfen:Standard-Dreiecksgewinde und Spezialprofile erfordern möglicherweise unterschiedliche Matrizen und Konfigurationen.
5. Produktionsvolumen bewerten:Die Produktion hoher Stückzahlen kann stärker von der CNC-Steuerung und der Integration automatisierter Zuführungen profitieren.
6. Überprüfen Sie die Maschinenabmessungen:Sorgen Sie für ausreichend Platz in der Werkstatt für die Maschine, den Bedienerzugang, die Materialhandhabung und die Wartung.
7. Besprechen Sie die Zeichnung mit dem Hersteller:Bei nicht standardmäßigen Komponenten kann eine technische Bestätigung vor dem Kauf das Konfigurationsrisiko verringern.

NERES positioniert sich als chinesischer Hersteller und Lieferant von Gewindewalzmaschinen, Gewindewalzwerkzeugen, Gewindewerkzeugen und zugehöriger Ausrüstung. Zum Produktportfolio gehören außerdem automatische CNC-Gewinderollmaschinen und andere Gewindeformlösungen.

Warum ist die Maschinenkonfiguration für die Produktion wichtig?

Die Leistung des Gewindewalzens hängt von mehr als der Maschine selbst ab. Das Verhältnis zwischen Maschine, Walzbacken, Werkstückmaterial, Rohlingsdurchmesser, Schmierung, Gewindegeometrie und Bearbeitungsparametern bestimmt das Endergebnis.

Beispielsweise kann die gleiche Maschine unterschiedliche Rollenkonstruktionen erfordern, wenn von einem herkömmlichen Dreiecksgewinde auf ein spezielles Zahnprofil umgestellt wird. Ebenso kann eine Änderung des Werkstückmaterials oder der Gewindesteigung eine Anpassung der Parameter erforderlich machen.

Ein professioneller Lieferant sollte daher die Bauteilzeichnung bewerten, bevor er die endgültige Konfiguration empfiehlt. Dieser technikorientierte Ansatz ist besonders nützlich für Käufer, die maßgeschneiderte Gewindewalzmaschinen aus einer Fabrik in China beziehen.

NERES gibt an, dass seine CNC-Gewindewalzlösungen an die Kundenanforderungen angepasst werden können und bietet technische Unterstützung bei der Auswahl geeigneter Geräte.

Häufig gestellte Fragen

Was ist eine CNC-Servomotor-Gewinderollmaschine?

Dabei handelt es sich um eine CNC-gesteuerte Gewindeformmaschine, die über Servomotoren den Antrieb der Rollenwellen und die Vorschubbewegung übernimmt. Die NERES NRS-25NC/NRS-15NC-Serie ist je nach Rollenkonfiguration für das Gewindewalzen und andere Umformvorgänge wie Rändeln und Einrollen von Nuten konzipiert.

Welchen Gewindedurchmesser kann die NERES-Maschine verarbeiten?

Die veröffentlichte Spezifikation listet einen Rollgewinde-Außendurchmesserbereich von φ3–φ80 mm mit einem Rollgewindesteigungsbereich von 0,6–8,0 mm auf.

Wie hoch ist der maximale Rolldruck?

Der maximal angegebene Walzdruck beträgt 30 Tonnen. Die tatsächlichen Verarbeitungsbedingungen sollten anhand des Werkstücks, des Materials, der Gewindegeometrie und der Walzbacken beurteilt werden.

Kann diese Maschine spezielle Zahnprofile verarbeiten?

Ja. Nach Angaben des Herstellers kann die Maschine Schneckenzähne, Trapezzähne, Kugelumlaufspindelprofile, Rändelungen, Rollnuten und andere Zahnformen bearbeiten, wenn die erforderliche Konfiguration anhand der Werkstückzeichnung ermittelt wird.

Was muss ich bei der Angebotsanfrage angeben?

Für eine genaue Empfehlung sollten Käufer die Werkstückzeichnung, das Material, den Rohlingsdurchmesser, den fertigen Gewindedurchmesser, die Steigung, die Gewindelänge, das erforderliche Produktionsvolumen und die bevorzugte Walzmethode angeben. Mithilfe dieser Angaben kann der Lieferant die Maschinenkonfiguration und geeignete Walzwerkzeuge genauer beurteilen.

Abschluss

Eine CNC-Gewinderollmaschine mit Servomotor kann eine wertvolle Investition für Hersteller sein, die eine kontrollierte Umformung, wiederholbare Verarbeitung, flexible Gewindeproduktion und Rollkapazität auf Industrieniveau suchen. Die NERES NRS-25NC/NRS-15NC-Serie unterstützt Rollgewindedurchmesser von 3–80 mm, Steigungen von 0,6–8,0 mm, eine stufenlose Spindelgeschwindigkeit von 10–60 U/min und einen Rolldruck von bis zu 30 Tonnen.

Wenn Sie eine Maschine für Standardgewinde, spezielle Zahnprofile, Rändelung oder andere Anforderungen an die Präzisionsformung evaluieren, besteht der beste Ansatz darin, die Maschinenkonfiguration an Ihre tatsächlichen Komponentenzeichnungs- und Produktionsziele anzupassen.Kontaktieren Sie unsmit Ihren Werkstückspezifikationen und Produktionsanforderungen, um eine geeignete CNC-Servomotor-Gewinderollmaschinenlösung von NERES zu besprechen.
